? ? ? ?隨著工廠企業生產技術的不斷提高，越來越多的加工工藝對環境溫濕度的控制要求也是越來越嚴了。比如十萬級潔凈室對溫度、濕度無特殊要求時，以穿著潔凈工作服不產生舒服感為宜，溫度一般控制在冬季20~22℃;夏季24~26℃;波動±2℃。冬季潔凈室濕度控制在30-50%RH，夏季潔凈室濕度控制在50-70%RH。隨著凈化車間等級提高，其對溫濕度的要求則越來嚴格。使產品能夠在一個良好的環境空間中生產制造和安全儲存;那么，其標準是怎么樣的，需要做些什么，注意哪些方面?

一、需做溫濕度處理工程的10萬級凈化車間情況

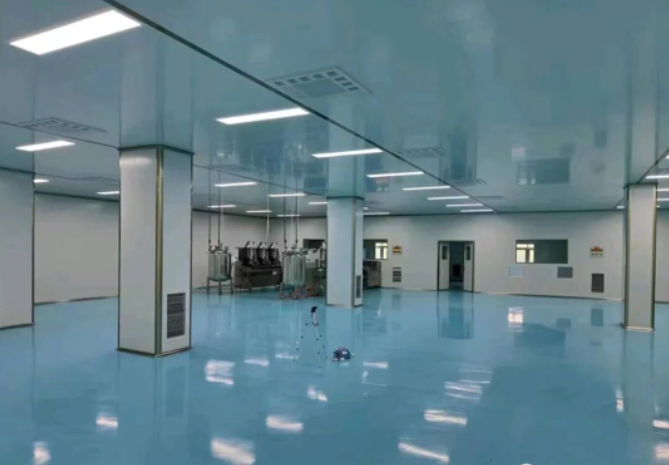

使用場地：10萬級凈化車間

使用面積：17×17㎡

房間高度：3米

密閉情況：一般

保溫情況：一般

要求溫度：25±2℃

要求濕度：≤65%

其他情況：凈化要求到達10萬級，新風量5000m3/h

二、技術方案和選型

(一)關于溫濕度：

10萬級凈化車間的要求是換氣次數15-19次，房間一個小時6次換新風。

由此可知房間的總風量最少為 15×17×17×3=13005m3/h;

新風量為6×17×17×3=5202m3/h。

取極端天氣35℃、85%作為計算標準。查焓濕圖可知，此時的含濕量為30.79g/kg，焓值為114.35kj/kg密度為1.13kg/m3.

溫度降低到25℃、65%，查焓濕圖可知，此時的含濕量為12.9g/kg，焓值為58.1kj/kg，密度為1.18kg/m3.

計算機組所需匹配的制冷量：

房間要達到溫度25℃，房間本身所需的制冷量需按照250w/平米來計算。

即 房間本身所需的制冷量為

17×17×250w=72.25kw ;

新風是依靠全熱交換機進風，一般情況下?lián)Q熱效率為60%左右，為了計算方便，假定有一半的新風(即2601m3/h)需要處理。

于此 新風降低到理想溫濕度所需的制冷量為：

2601×(114.35×1.13-58.1×1.18)÷3600=43.825kw。

由此可知 房間所需總得制冷量為 72.25+43.825=116.075kw

計算機組所需匹配的除濕量：

房間本身所需的除濕量為：

17×17×3×(30.79×1.13-12.9×1.18)÷1000=16.968kg/h.

新風降到理想濕度所需的除濕量為：

2601×(30.79×1.13-12.9×1.18)÷1000=50.903kg/h。

由此可知 房間總共所需的除濕量為 27.399+50.903kg=78.302kg/h。

要達到此除濕量，所需的制冷量為 78.302÷0.65=120.46kw

計算機組所需匹配的制熱量：

房間本身所需的制熱量需最少按120w/㎡來-計算，

即為 17×17×120w=34.68kw

取冬天天氣溫度0℃、濕度50%作為新風的計算標準，要升高到25℃。


0℃、50%時的含濕量為1.88g/kg，焓值為4.7kj/kg，密度為1.29kg/m3;

新風升溫到25℃之后，相對濕度為9.64%，焓值為30.04kj/kg，密度為1.18kg/m3.

即新風升溫所需的制熱量為

2601×(30.04×1.18-4.7×1.29)÷3600=21.23kw

總共所需的制熱量為 34.68+21.23=55.91kw

(二)關于選型：

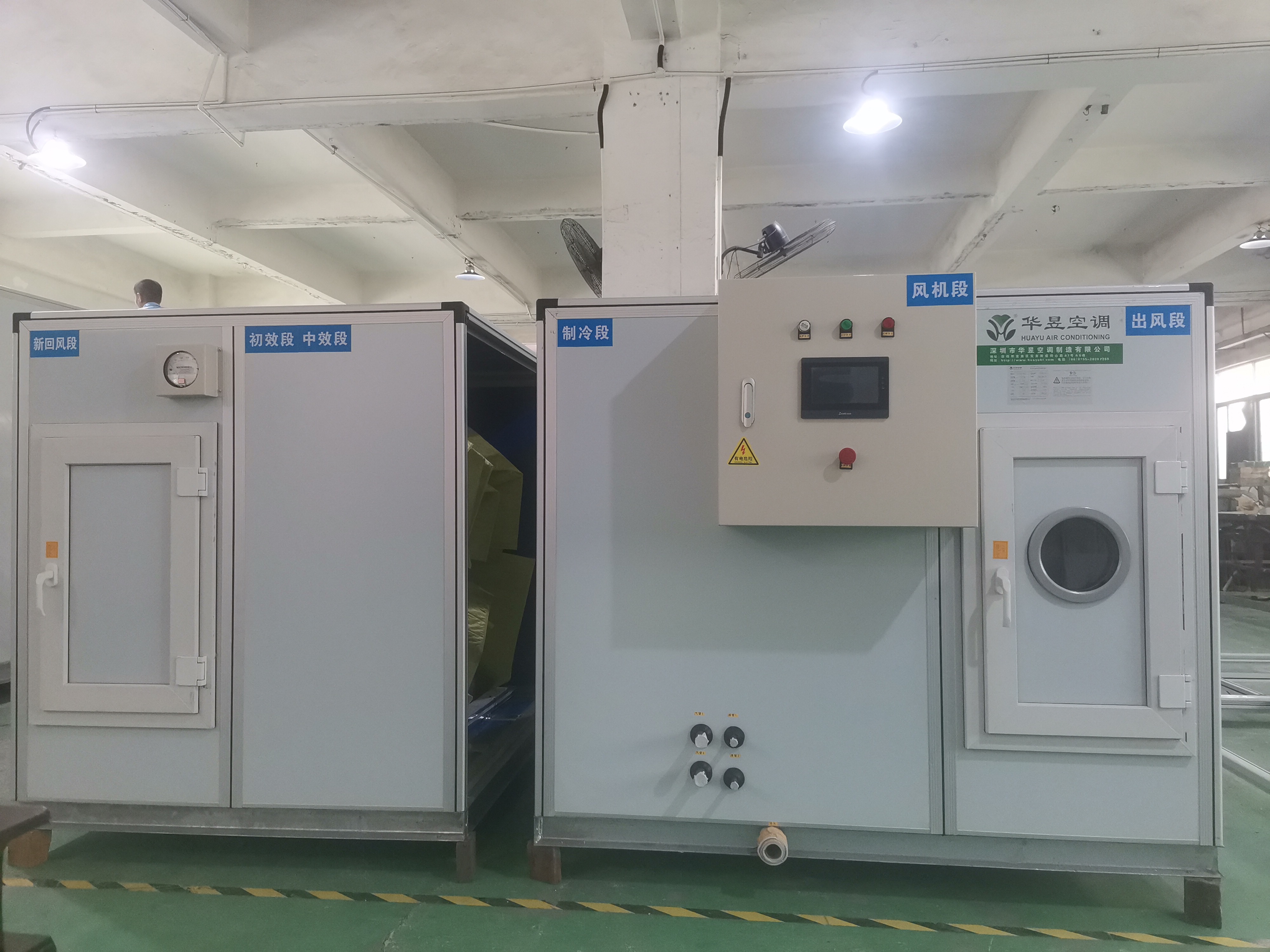

依據上述計算結果，應當選擇一臺型號為HF120(制冷量為120.5kw，最大除濕量為78.52kg/h，總風量為22000m3/h，制熱量為60kw)的風冷型恒溫恒濕空調。

(三)關于過濾

10萬級潔凈車間標準(按塵粒數目和微生物數目來定義的):

塵粒最大允許數(每立方米)：≥0.5微米的粒子數不得超過3500000個, ≥5微米的粒子數不得超過20000個;

微生物最大允許數：浮游菌數不得超過500個每立方米;沉降菌數不得超過10個每培養皿。

依照此要求，設備需加裝初效和中效過濾段，風管送風口需采用加裝有高效過濾的送風口，并帶有可調風量的風閥。

(四)關于出風口尺寸和風速

12個工位每個工位所需的風量為 22500÷12=1875m3/h。

一般情況下出風口的風速為1～2m/s。

由此可知出風口尺寸采用600×600㎜2的帶風閥可調風量式散流器比較合理

此時風速為 1875÷3600÷0.62=1.447m/s。

(五)關于房間構造

房間要達到溫度精度±2℃，房間的保溫和密閉性必須做好。

可采用10cm厚的彩鋼板來做保溫房，彩鋼板房的密封必須良好。

地板需采用防靜電地板。

(六)關于空調風管

房間對溫度和濕度的精度要求不是很高，空調的回風管可以不用設計，如果有足夠的空間，也可以布置一下回風管，這樣溫濕度會更加均勻。

送風管需采用1200×300的鍍鋅板將風送到各個工位，鍍鋅板的厚度最少為0.8mm，風管外加5cm厚的聚乙烯材質保溫棉用包扎帶包扎起來。

送到各個工位的風管尺寸為600 mm×600mm。

(七)關于機組

機組可采用柜式前回風頂送風式機組，便于接送風管。

機組主要由回風段、過濾段、制冷除濕段、加熱段、加濕段組成。

機組有回風口、送風口。

三、設備安裝工程方案

1 設備需準備一根50㎜2電源線接到機器附近。

2 設備需準備一根6分(DN20)的PPR管作為冷凝水排水管(承熱溫度>70℃)

3 設備需準備一個400A空開

4 風口與機組之間采用鍍鋅板連接。

5 設備需準備一根4分(DN15)的自來水管作為加濕管。

6 設備需準備三組16和19的銅管做為內外機連接管。

7 恒溫恒濕房需采用10cm厚的彩鋼板作為保溫墻。

8 空調風管需采用≥0.8mm的鍍鋅板。

9 風管直接采用吊桿吊裝在房間的頂上。

四、設備參數表

型 號：HF120

制 冷 量：120.5kw

電 源：380v/50Hz

額定功率：105kw

空氣循環量：22000 m3/h

制 冷 劑：R 22

噪 音：72db(A)

溫度控制范圍：15～35℃±2℃

濕度控制范圍：40-85%±5%

室內機重量：800 Kg

主機尺寸：1800×1200×2000㎜

壓縮機功率：36kw

加熱器功率：60kw

加熱器形式：PTC電加熱

空氣過濾器：初效G4和中效過濾E6

室內風機功率：6.2kw

加濕量：18kg/h

加濕功率：13.5kw

室外機尺寸：1600×850×980(三個)

室外機重量：320kg(三個)
